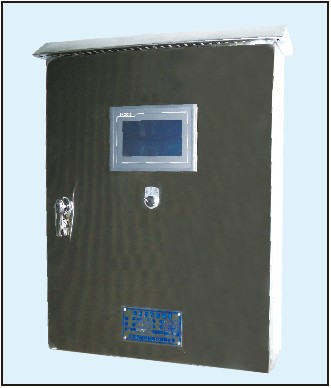

程序控制器(SCK-10-60A型)是與聲波清灰器配套使用的專用設備，通過控制電磁閥的開和關來控制清灰器的起和停。它是采用德國西門子公司的可編程控制器(PLC)為控制核心，具有工作穩定、可靠、抗干擾能力強等特點，適應各種工作環境。并可通過專用電纜實現與計算機或DCS系統的聯接。特點
1.專用于聲清灰系統電磁閥的控制。
2.控制器具有全自動功能，使得清灰器可按內部預先設置一系列自動控制時序自動起停。
3.用戶需要改動自動控制時序時，可通過修改清灰作業次數、清灰器的清灰時間以及清灰間隔時間來改變。
4.控制器還具有單個閥門點動和全系統點動的功能，便于用戶根據需要，臨時在任一時間內控制某一路清灰器的起�；蛉壳寤移饕来纹鹜Ｒ淮�。
5.根據用戶需求，該控制器可同時控制60臺清灰器。間隔4小時后重復運行。
6.控制器還可由Dcs系統主機遠程控制啟停并反饋給DCS主機控制器的工作狀態。
安裝及外形尺寸
SCK-10-60A型程序控制器采用室內壁掛式機箱，外形尺寸為800×600×200(高×寬×厚)毫米，詳見安裝尺寸圖。輸八電源線為2芯電纜(每芯2 5mmz)，接到控制器內空氣開關上(特別注意：火線接左端，零線接右端)。控制電磁閥線為2芯電纜(每芯1 5mmz)36根；與Dcs系統連接線為2芯電纜(每芯1 5mmz)4根。全部電纜從控制器底板進出線口進八控制器內，分別對應地連接到端子TB上，詳見端子接線圖。
與DCS系統連接的信號說明(以下四個信號均為結點信號，即開關信號)
1、啟動信號：對DCS而言為輸出信號，信號1(接通)瞬時為停止控制器工作，信號0(斷開)瞬時為啟動控制器工作，同時進入全系統點動狀態。
2、工作信號：對DCS而言為輸入信號，信號1(接通)時控制器處于自動狀態；信號0(斷開)時控制器處于非自動狀態。
3、清灰信號：對DCS而言為輸入信號，信號1(接通)時控制器正在進行清灰作業；信號0(斷開)時控制器清灰作業完畢。
4、故障信號：對DCS而言為輸入信號，信號1(接通)時控制器處于正常工作狀態；信號0(斷開)時控制器處于故障狀態。
技術參數
外形尺寸：800 X 600 X 200(高X寬X厚)毫米
重量：50千克
電源電壓：AC 220V(±10%)
頻率：50HZ
控制器功耗：100W
輸出控制點：10-60點
每點負載電流：1A(AC)
注：如果電磁閥由控制器供電，則總功率將視同時開啟的電磁閥數量而定。
